国六专用车组合仪表指示灯说明
发布时间:25-02-17   来源:湖北同兴专用汽车有限公司

很多用户不知道国六车型与国五的多了哪些指示图标。按指示灯功能可分为灯光类指示灯、油液类指示、操作类指示、故障报**类指示。今天我们就拿大运的仪表盘为例,来简单介绍一下指示灯说明。

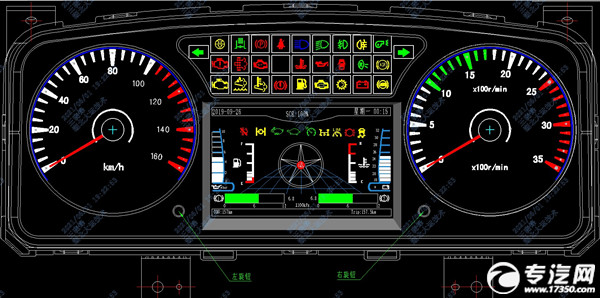

组合仪表界面(DY38200650):

/202502/1739773359_92fbd8f4ec17fe6e56b4.jpg

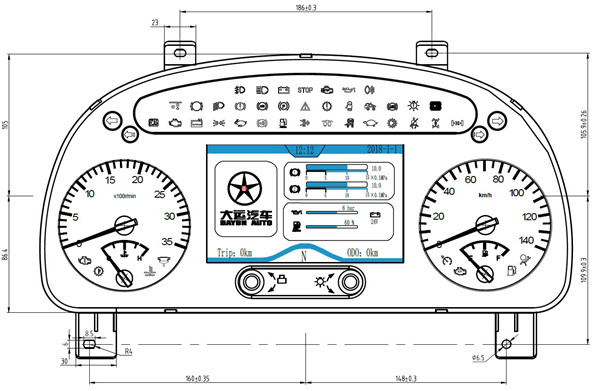

组合仪表界面(DY38200950):

/202502/1739773359_c810c55e5299aee11796.jpg

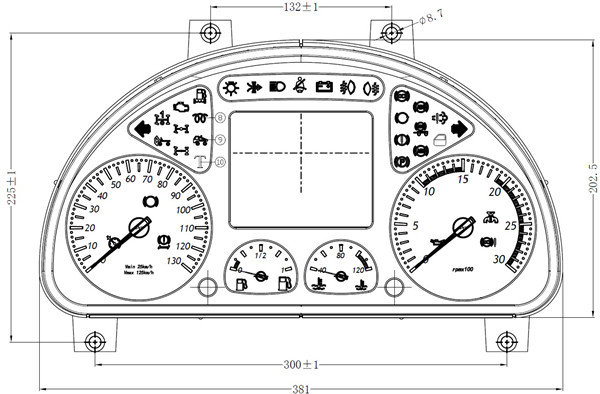

组合仪表界面(DY38200600):

/202502/1739773359_e87758b0fbac27f5810d.jpg

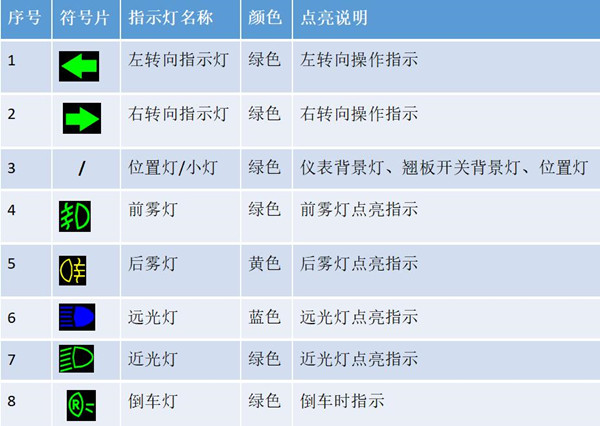

灯光类指示灯:

/202502/1739773360_526d9d02ad747c03da2d.jpg

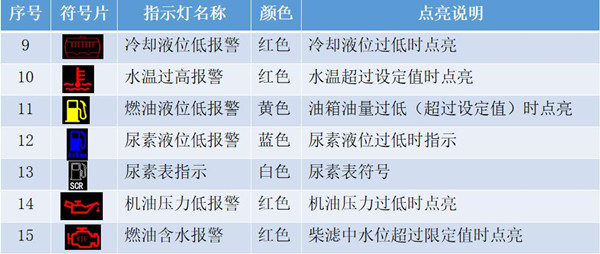

油液类指示灯:

/202502/1739773360_669d99dd7725985387be.jpg

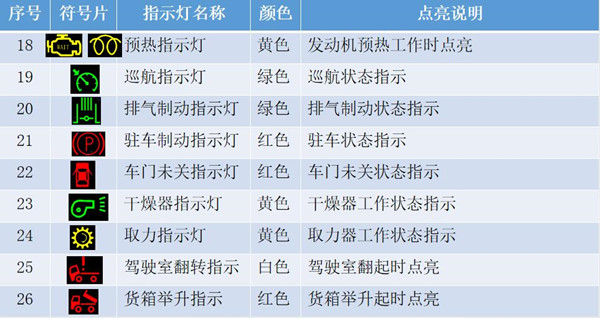

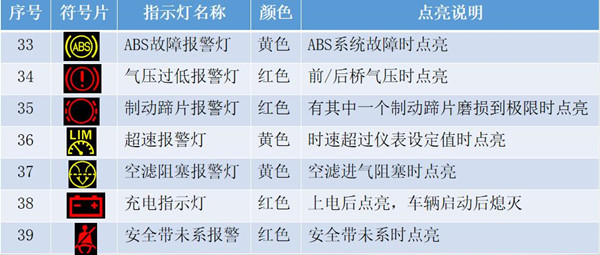

操作类指示灯:

/202502/1739773360_4c0e33f3050df18c4b42.jpg

/202502/1739773360_144899f81937aca8f9e8.jpg

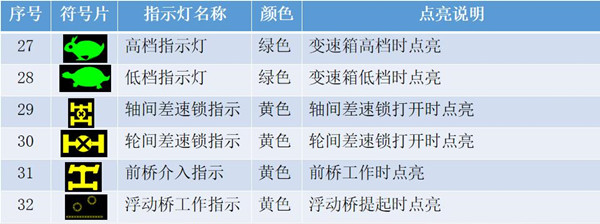

常规故障报**类指示:

/202502/1739773360_a239d4011b3ad4c775f5.jpg

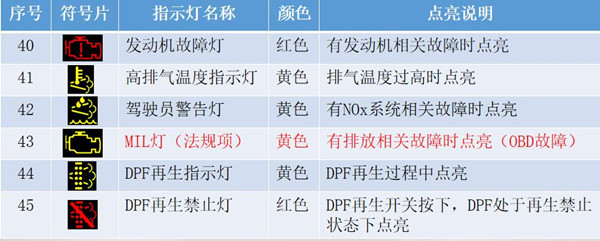

发动机及排放相关故障报**类指示:

/202502/1739773360_4bd96133892e5c1863c0.jpg

目前国六组合仪表与发动机相关的指示灯都已实现CAN报文驱动(SAEJ1939 标准)。默认传输速率 250kbps。

1、水温表:Rx仪表接收ECU报文,报**由仪表**:

玉柴发动机水温报**108℃,发动机限扭108℃;

潍柴发动机水温报**108℃,发动机限扭110℃;

云内发动机水温报**105℃,发动机限扭105℃。

水温表显示界面及**逻辑:

细化仪表水温刻度显示、增大白色区域、减小红色区域。1)匹配玉柴、潍柴发动机:当水温≤95℃时,按实际温度显示;当水温在95℃~107℃区间时一直按98℃固定位置显示;当水温≥108℃时指针匀速移动指示到红色区域并点亮水温过高报**指示灯,按实际值温度显示。

2)匹配云内发动机的:水温按实际值温度显示。

2、转速表:Rx仪表接收ECU报文

3、尿素液位表:尿素液位传感器输入给发动机ECU,ECU输出报文给组合仪表,仪表上电后,尿素液位显示实际百分比,当尿素液位低于13%时,尿素液位报**点亮,当大于18%时,尿素液位报**熄灭。

4、机油压力表:我司仪表机油压力显示均为相对值,仪表上电后未起动车辆时,机油压力表无显示,机油压力过低报**常亮;正常起动车辆后,机油压力表显示实际压力值(范围0~0.1Mpa),同时机油压力过低报**熄灭,机油压力值随油门开度增大而增大。

以上4个表全部不显示则为CAN通讯故障,有一个不显示就和线束没有关系,需要采集报文信息,分析仪表是否有接收报文,发动机ECU是否发送报文。目前暂未遇到**种情况(仪表与发动机CAN通讯矩阵已固化,见仪表CAN报文汇总及发动机电控协议)。
